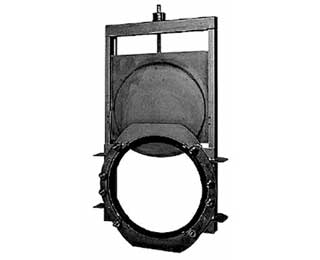

Шлюзовой затвор VAG EROX-F
PN 0,6, DN 150…2000
Вода, сточные воды
Особенности конструкции:
- С двух сторон герметичный до 6m WS в соответствии с DIN 3230, часть 3, согласно таб. 5, BN, степень утечки 2, нормы для питьевой воды.
- Компактная конструкция.
- Простой и быстрый монтаж с малым количеством дюбелей
- Укреплённая заслонка сразу готова к эксплуатации
- Самонесущая рамная конструкция для прикрепления к штуцеру трубы с помощью фланца, фланцевое подключение EN 1092 PN 10.
- Уплотнение заменимо без разборки рам или плит.
- Небольшие запирающие и открывающие моменты благодаря PTFE- скользящим плоскостям.
Материалы:
- Все части из нержавеющей стали 1.4301, по выбору из 1.4571.
- Части привода из нержавеющей стали/бронзы, устойчивые к сточным водам.
- Уплотнительное кольцо из EPDM, устойчиво к сточным водам, по выбору из NBR.
Защита от коррозии:
- Все части из нержавеющей стали обработаны в травильной ванне и пассивированы.
Область применения:
- Защита от наводнений.
- Химическая индустрия.
- Коммунальные или индустриальные производственные и сточные установки.
- Для высоких требований герметичности до 6m WS (не пропускающий влаги) согласно DIN 3230, часть 3.
Конструкции:
- Материал по выбору 1.4301 или 1.4571.
- Возможные варианты:
— EROX F-G: С гладким сквозным башмаком
— EROX F-D: Напорная труба, шпиндель вне среды
— EROX F-R: Для грубой регулировки.
По запросу особое изготовление для высокого давления
Все размеры вы можете скачать в PDF Шлюзовой затвор VAG EROX-F
